T130X加强超细磨粉机是我公司磨机专家在市场调研的基础上,并统计分析国内外大量磨机用户的使用情况与建议,在原专利产品——MTM超压梯形磨粉机的基础上创新设计的新型磨粉机。
  • 适用行业:主要适用于冶金、建材、化工、矿山等矿产品物料的粉磨加工。
  • 粉磨物料:长石、方解石、滑石、重晶石、莹石、稀土、大理石、铝矾土、锰矿、铁矿、铜矿、氧化铁红、矿渣、水渣、活性炭、白云石等。
产品优势
  • 1、完全软连接,无刚性接触
  • 2、高强度、防振裂球墨铸铁
  • 3、分析机采用高密度叶片
  • 4、采用国产仿德国弗兰德减速机
  • 5、采用弹性套柱销联轴器
  • 6、分析机采用变频调速
  • 7、设备布置采用同阻力方案
  • 8、采用旁路集粉器

产品特点

T130X加强超细磨粉机是我公司磨机专家在市场调研的基础上,并统计分析国内外大量磨机用户的使用情况与建议,在原专利产品——MTM超压梯形磨粉机的基础上创新设计的新型磨粉机。该机型在继承并优化了MTM超压梯形磨粉机结构特性的同时,又形成了自己独有的特点:

1、 中机体与基座完全软连接,无刚性接触

避免了磨腔内的振动传给中机体、分析机,提高了分析精度。

2、 基座采用高强度、防振裂球墨铸铁

球墨铸铁具有铸铁的减振性能、铸钢的强度,以及良好的耐冲击性。

3、采用国产仿德国弗兰德减速机

充分利用专业减速机厂家技术制造优势,提高整机稳定性。

减速机与电机采用三角带传递动力,有利于过载保护。 4、主机、减速机采用弹性套柱销联轴器

避免了以往尼龙柱销易断现像,提高了设备可靠性。

5、分析机采用高密度叶片

分析机采用高密度叶片能提高选粉细度及产量。实践表明,在转速不变的情况下,提高叶片的密度可提高成品的细度。换言之,在同等细度情况下,高密度叶轮可比低密度叶轮转速低,减小了气流阻力,增加了产量。 叶轮转盘采用了新结构,避免了"跑粗粉"现象。

6、分析机采用变频调速

采用变频调速比用电磁调速节能,调速控制精确,过程控制机动性好,自动化程度高。

7、采用旁路集粉器

旁路集粉器具有灰尘隔离室,能使含尘较多的部分气体通过旁路进入旋风下部以减少粉尘由排风口逸出的机会。与一般的集粉器相比,旁路集粉器压力损失小,集粉效率高,特别有利于收集一般集粉器难以收集的微粉颗粒。

8、设备布置采用同阻力方案

采用同阻力布置避免两个集粉器出力不同,提高集粉器集粉效率,减少了内循环,提高了磨机产量。

9、集粉器两出料口和除尘器出料口三口在同一条直线布置

集粉器、除尘器出料口同一条直线布置便于物料的集中收集,减少劳动量,便于包装。 10、设置维修平台

设置维修平台,使磨机维护更方便、安全。

用途

该机主要适用于冶金、建材、化工、矿山等矿产品物料的粉磨加工,可粉磨长石、方解石、滑石、重晶石、莹石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铜矿、磷矿石、氧化铁红、矿渣、水渣、活性炭、白云石、花岗岩、氧化铁黄、豆饼、化肥、复合肥、粉煤灰、烟煤、焦煤、褐煤、菱美砂、金矿、红泥、粘土、高岭土、焦炭、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石流纹岩、浑绿岩、叶腊岩、叶岩、紫砂岩、迭岩石、玄武岩、石膏、石墨、保温材料等,湿度在6%以下的各种非易燃非易爆矿产物料的加工。

设备的组成

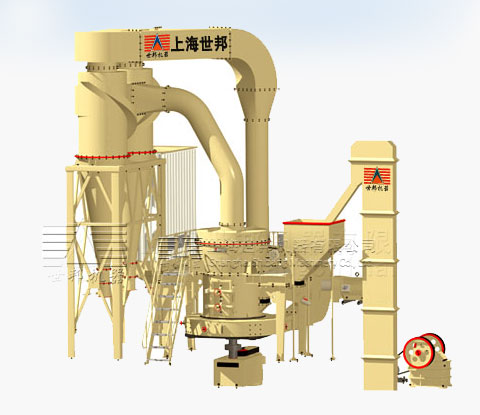

T130X磨粉机主要由主机、减速机、分析机、维修平台、风机、旁路集粉器、电控柜等组成。辅机由颚式破碎机、畚斗提升机、电磁振动给料机、储料仓等组成。

工作原理

工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

产品参数
名 称 单 位 规格、技术性能数据
磨辊数量 4

磨辊直径×高度 毫米 Ф410×210

磨环直径×高度 毫米 Ф1300×210

主机转速 转/分 103

最大进料粒度 毫米 <30

成品粒度 毫米 0.074—0.038
产   量 吨/小时 4-13

主机总重 18


注:
1、表中产量指粉磨方解石,其成品的通筛率为80%。
2、各项参数及外形若有变更,依发货时随机带的使用维护说明书为准。
系统配用功率
名   称 项目 单位 规格、技术数据
主机电动机 型号   Y280S-4
功率 千瓦 75
转速 转/分 1480
选粉机电动机 型号   Y160L-4
功率 千瓦 15
转速 转/分 1460(变频调速)
提升机电动机 型号   Y100L2-4
功率 千瓦 3
转速 转/分 1430
引风机电动机 型号   Y280M-4
功率 千瓦 90
转速 转/分 1480
颚式破碎机
电动机
颚破型号   PE 250×400
电机型号   Y180L-6
电机功率 千瓦 15
电机转速 转/分 970
电磁振动给料机 型号   GZ3F
功率 200
