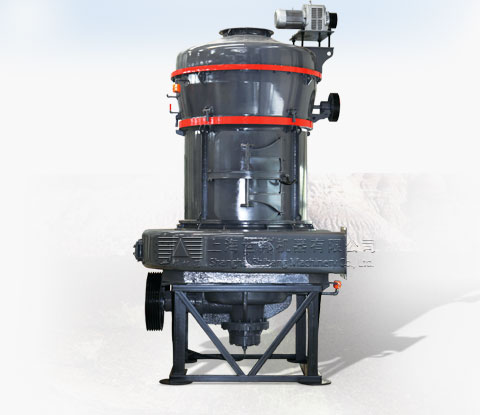

MTW系列欧版梯形磨煤机，是我公司专家在长期磨粉机研发经验基础上，采纳9518位磨粉机使用客户的建议，经潜心研究创新设计出来的最新型的磨煤机。MTW欧版梯形磨煤机成品细度从20-425目任意调节(最高可达2000目)，产量1-30T/小时。
- 适用行业：适用于煤矿、电厂脱硫、冶金、建材、化工、矿山等。
- 粉磨物料：煤、矿渣、水渣、石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铜矿、磷矿石、锆英砂、水泥等。
- 1、效率高
- 2、结构独特
- 3、性能稳定
- 4、全稀油润滑
- 5、维护简单方便
锥齿轮整体传动
MTW系列欧版梯形磨煤机为锥齿轮整体传动，结构更加紧凑，安装调节更方便快捷，效率大大增加。
内部稀油润滑系统
MTW系列欧版梯形磨煤机采用内部油泵，无需另外增加油泵或润滑站，就可以实现主轴轴承和圆锥齿轮轴轴承的润滑。
提高选粉效率和选粉精度
内筒与混合气粉流之间采用隔离结构，能够有效的提高选粉效率和选粉精度。
曲面可换刀刃铲刀
MTW系列欧版梯形磨煤机铲刀，刃部采用高耐磨合金材料，使用寿命长，只需更换刀刃部分，提高了材料利用率。
弧形风道
MTW系列欧版梯形磨煤机所采用风道为曲面型风道，切向气流进口顺滑，阻力小，内部出口方向有利于物料的分散，不容易堵料。
无阻力进风蜗壳
MTW系列欧版梯形磨煤机采用内部门板内面与进风蜗壳内面在同一曲面上，这样就能有效的避免涡流效应。
工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
表1
表2
| 型号 | MTW110 | MTW138 | MTW175 |
| 磨辊数量(个） | 4 | 4 | 5 |
| 磨环内径(mm) | Ф1100 | Ф1380 | Ф1750 |
| 主机转速(r/min) | 120 | 96 | 75 |
| 进料最大尺寸(mm) | < 30 | < 35 | < 40 |
| 成品粒度(mm) | 1.6～0.045 最细可达0.038 | 1.6～0.045 最细可达0.038 | 1.6～0.045 最细可达0.038 |
| 产量(t/h) | 3.5～10 | 6.5～15 | 11～25 |
| 外形尺寸（mm） | 8425×7933×8642 | 9860×8540×10227 | 12182×8835×9916 |
| 总重（t） | 18 | 28.5 | 46 |
| 名称 | 项目 | 单位 | 规格、技术数据 | |||
| MTW110 | MTW138 | MTW175 | ||||
| 主机电动机 | 型号 | Y280M-6 | Y315M-6 | Y355M1-6 | ||
| 功率 | 千瓦 | 55 | 90 | 160 | ||
| 转速 | 转/分 | 980 | 990 | 990 | ||
| 选粉机调速电动机 | 型号 | YCT200-4A（YCT200-4B） | YCT200-4B（YCT225-4A） | YCT225-4A(YCT225-4B) | ||
| 功率 | 千瓦 | 5.5（7.5） | 18.5 | 30 | ||
| 转速 | 转/分 | 125～1250 | 125～1250 | 125～1250 | ||
| 离心引风机电动机 | 型号 | Y250M-4 | Y280M-4 | Y315L2-4 | ||
| 功率 | 千瓦 | 55 | 110 | 200 | ||
| 转速 | 转/分 | 1480 | 1480 | 1480 | ||
| 辅 机部分 | 斗提 | 斗提型号 | TH250 | TH315 | TH315 | |
| 电机型号 | Y100L2-4 | Y100L2-4 | Y112M-4 | |||
| 电机功率 | 千瓦 | 3 | 3 | 4 | ||
| 电机转速 | 转/分 | 1430 | 1440 | 1440 | ||
| 颚破 | 颚破型号 | PE250×400 | PE250×750 | PE250×750 | ||
| 电机型号 | Y180L-6 | Y180L-6 | Y200L2-6 | |||
| 电机功率 | 千瓦 | 15 | 15 | 22 | ||
| 电机转速 | 转/分 | 970 | 970 | 970 | ||
| 给料机 | 型号 | GZ2F | GZ3F | GZ4F | ||
| 功率 | 瓦 | 150 | 200 | 450 | ||
