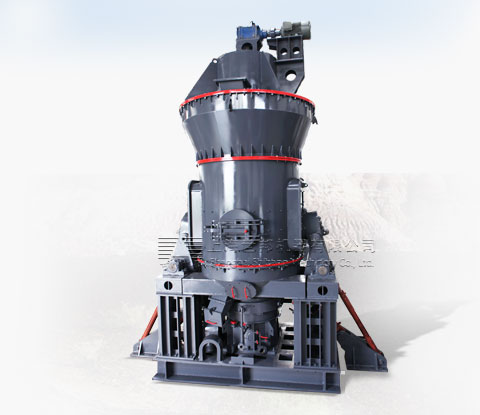

LM系列立式磨煤机主要有选粉机、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成。立式磨煤机集破碎、干燥、粉磨、分级输送于一体，布局紧凑，占地面积仅为球磨系统的80%，能耗比球磨系统降低30%-40%。
- 适用行业：广泛应用于煤粉厂、电厂脱硫、砂石料场、搅拌站、干粉砂浆和石英砂等。
- 粉磨物料：煤、石灰石、石膏、方解石、白云石、重晶石、滑石、碳酸钙、膨润土等。
- 1、粉磨效率高、运行成本低
- 2、建设、投资费用低
- 3、运行容易可靠、操作维修简便
- 4、设备烘干能力大、粉磨物料广泛
- 5、产品质量稳定、颗粒级配均匀
- 6、设备环保，噪音低、扬尘少、操作环境清洁
电能消耗低、效率高
立式磨煤机采用料层粉磨原理粉磨物料，能耗低，粉磨系统的电耗比球磨机低20～30%，而且随原料水分的增加，节电效果更加显著。
工艺流程简单
立式磨煤机集细碎、烘干、粉磨、选粉、输送为一体，不需另置烘干、选粉、提升等设备，出磨含尘气体可直接由高浓度袋收尘器或电收尘器收集，布局紧凑，立式磨工艺流程简单、占地面积及占用空间小。
产品质量稳定
物料在立式磨煤机内停留的时间仅2～3分钟，而在球磨机内则要15～20分钟。所以立式磨煤机产品化学成分及细度可以很快测定、校正，而且质量稳定。
技术先进、寿命长
装备有稀有润滑站，磨辊轴承采用稀油集中循环润滑，保证轴承在低温和纯净油质条件工况下工作，延长了使用寿命，使设备运转系统运行连续可靠。
粉磨物料广泛
立式磨煤机采用热风输送物料，在粉磨水分较大的物料时可控制进风温度，使产品达到要求的最终水分。在立式磨内可烘干入磨水分高达15%的物料，应用范围广。
环保，操作环境清洁
立式磨煤机在工作中磨辊和磨盘不直接接触，没有球磨机中钢球互相碰撞、钢球撞击衬板的金属撞击声，因此噪音小，比球磨机低20～25分贝。另外，系统采用全密封系统，系统在负压下操作，无扬尘，环境清洁。
电动机通过减速机带动磨盘转动，物料经锁风喂料器从进料口落在磨盘中央，同时热风从进风口进入立式磨煤机内。随着磨盘的转动，物料在离心力的作用下，向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过上部分离器时，在旋转转子的作用下，粗粉从锥斗落到磨盘重新粉磨，合格细粉随气流一起出磨，通过收尘装置收集，即为产品，含有水分的物料在与热气流的接触过程中被烘干，通过调节热风温度，能满足不同湿度物料要求，达到所要求的产品水分。通过调整分离器，可达到不同产品所需的粗细度。
| 型号 | LM130K | LM150K | LM170K | LM190K | LM220K | LM240K | |
| 转盘中径（mm） | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | |
| 产量（t/h） | 10~30 | 13~40 | 18~57 | 23~72 | 36~114 | 41~128 | |
| 成品细度 | μm | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 | 170~45 |
| 目 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | 80~325 | |
| 成品水份 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
| 入磨物料最大尺寸（mm） | <38 | <40 | <42 | <45 | <50 | <55 | |
| 最佳入磨物料水份 | <4% | <4% | <4% | <4% | <4% | <4% | |
| 需烘干入磨物料水份 | <15% | <15% | <15% | <15% | <15% | <15% | |
| 入磨风温（℃） | <350 | <350 | <350 | <350 | <350 | <350 | |
| 出磨风温（℃） | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | 70~95 | |
| 主电机功率（KW） | 185~220 | 250~280 | 355~400 | 450~500 | 710~800 | 800~900 | |
| 外形尺寸 | 长mm | 3500 | 4200 | 4700 | 8500 | 10200 | 11700 |
| 宽mm | 3400 | 3900 | 4500 | 5600 | 6700 | 7700 | |
| 高mm | 5800 | 7100 | 8300 | 8800 | 10600 | 12200 | |
| 重量（t） | 48 | 75 | 90 | 100 | 125 | 160 | |
| 型号 | LM130M | LM150M | LM170M | LM190M | LM220M | LM240M | |
| 转盘中径（mm） | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | |
| 产量（t/h） | 10~15 | 16~22 | 20~28 | 26~35 | 35~45 | 40~50 | |
| 煤粉细度（R0.08） | <15% | <15% | <15% | <15% | <15% | <15% | |
| 煤粉水份 | <1% | <1% | <1% | <1% | <1% | <1% | |
| 入磨物料最大尺寸（mm） | <38 | <40 | <42 | <45 | <50 | <55 | |
| 入磨物料水份 | <15% | <15% | <15% | <15% | <15% | <15% | |
| 入磨风温（℃） | <350 | <350 | <350 | <350 | <350 | <350 | |
| 出磨风温（℃） | 75~95 | 75~95 | 75~95 | 75~95 | 75~95 | 75~95 | |
| 原煤哈氏可磨指数(HGI) | >55 | >55 | >55 | >55 | >55 | >55 | |
| 主电机功率（KW） | 185 | 250 | 315 | 400 | 500 | 560 | |
| 外形尺寸 | 长mm | 3500 | 4200 | 4700 | 8500 | 10200 | 11700 |
| 宽mm | 3400 | 3900 | 4500 | 5600 | 6700 | 7700 | |
| 高mm | 5800 | 7100 | 8300 | 8800 | 10600 | 12200 | |
| 重量（t） | 46 | 75 | 94 | 100 | 122 | 157 | |
